鉆井液振動篩是用于鉆井泥漿凈化系統一級固控設備，采用進口的激振電機，適合石油鉆井液凈化單聯、雙聯或三聯，同時鉆井液振動篩也可使用于泥漿清潔器的底流振動篩用。鉆井液振動篩具有振動強度高、篩分面積大、篩箱角度可調、結構緊湊、性能卓越，鉆井液振動篩廣泛應用于石油鉆井，非開挖水平定向穿越，煤層氣鉆井，頁巖氣鉆井，河道淤泥環保等泥漿凈化處理領域。

鉆井液振動篩的原理：

1、鉆井液振動篩是鉆井泥漿固相控制系統中的一級固控設備，處理從井底返漿上來的74μm以上的泥漿固相顆粒。

2、鉆井液振動篩是根據振動電機在偏心塊力的作用下，通過激震梁傳遞產生直線運動、圓形運動或平動橢圓型運動軌跡。兩臺電機中垂線與篩夾角成a角或直線型方式，這樣兩臺激振電機轉動方向相反，其相互運所產生激振動力，在X方向相互抵銷，激振力為零。而在Y方向上兩臺電機的激振力互相疊加從而帶動整個上下篩箱沿Y軸方向的往復運動，同時使篩網面上的泥漿沿Y軸方向被拋上，然后自由落下時已向前移動，這樣不斷地被拋上落下使泥漿向前運動，泥漿液通過篩網漏入泥漿罐內，而泥漿中的大與篩網孔眼的部分固體顆粒被篩出，從而起到了泥漿液凈化作用。

鉆井液振動篩的種類：

鉆井液振動篩是用于從循環的鉆井液中分離出固相的一種常規設備，振動篩的形狀、種類較多，常見的有：

鉆井液在正方形或長方形的篩布上流動；

鉆井液在旋轉、非振動圓柱形篩布上沿中心流動；

鉆井液在圓形篩布上從中心向四周漫流。

其他形狀的振動篩雖然一直試用，但都沒有商業化。大部分振動篩采用長方形篩布，大顆粒固相在振動低端被清除，小尺寸固相和鉆井液一起，流經篩面重新進入循環系統。鉆井液大于74微米的固相對鉆井液性能不利。API200目振動篩就是以此為依據而制定。滿足API分類標準的加重材料中只有3%粒徑大于74微米。在此尺寸下大部分重晶石將被從鉆井液中清除出去，從而嚴重影響到鉆井液性能和鉆井成本。

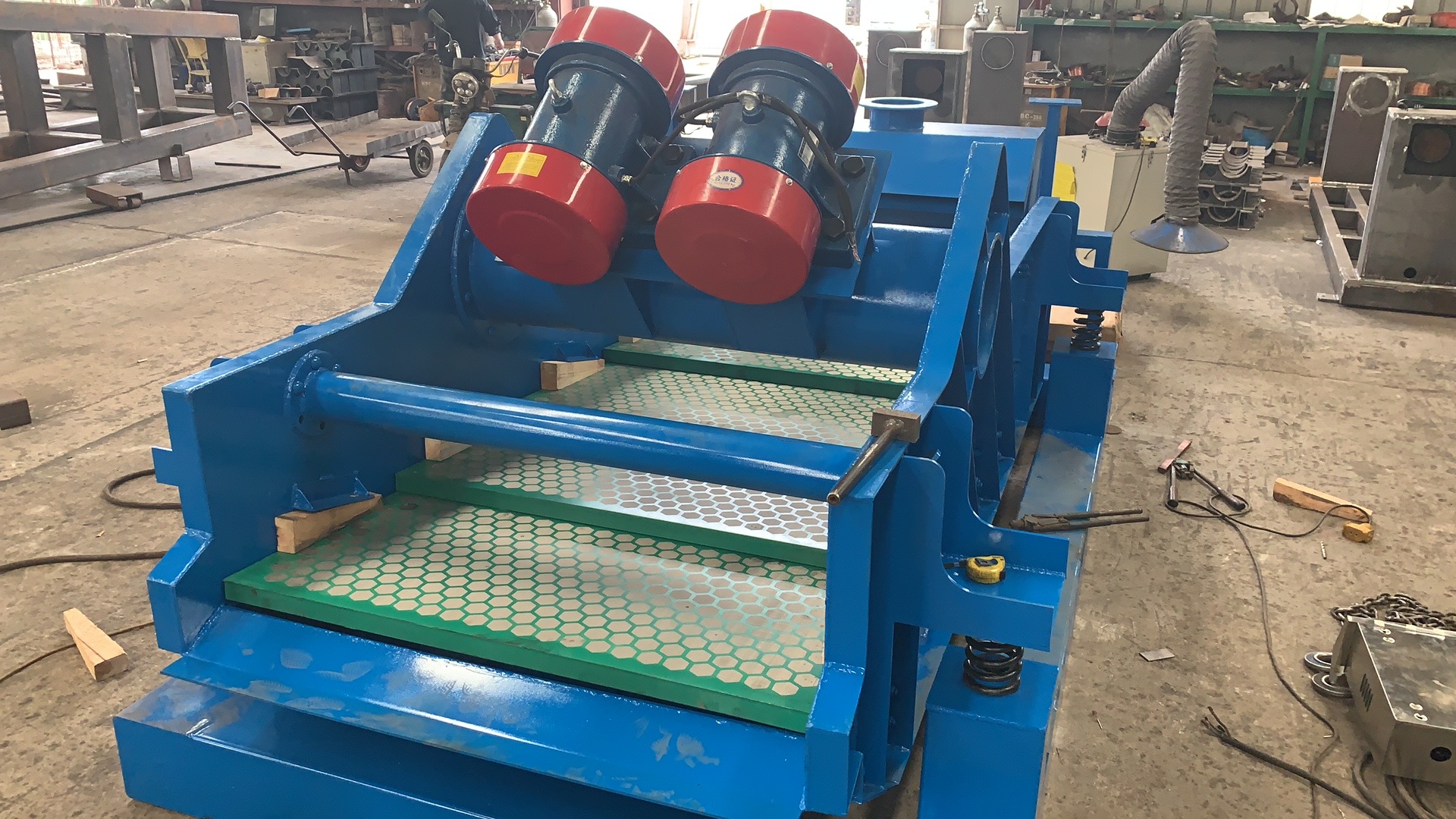

鉆井液振動篩的結構：

鉆井液振動篩主要由底座，篩箱，篩網，錄井罐，激振電機，減震彈簧，控制開關，調節裝置等部分組成。

1、篩箱：篩箱使用軟（硬）勾邊篩網，框架篩網，采用螺栓拉緊或鍥形塊結構，這樣使繃緊安全可靠不易損壞篩網，此結夠工作可靠，操作方便，維護簡單。

2、錄井裝置：借鑒國外知名品牌，進行結構優化設計，泥漿緩沖效果好，延長篩網使用壽命的效果。

3、動力裝置：由激震梁和兩臺品牌防爆震動電機組成，震動噪音小，運行效果平穩，使用壽命長，安裝維護方便。

4、減震裝置：采用高強度復合橡膠結構，穩定性能好，減震效果好，噪音小。

5、調節裝置：采用絲杠下調節結構，調節精度高，穩定性好，操作簡單便捷。

6、控制裝置：采用品牌防爆或非防爆控制裝置，安全性能好，降壓啟動保護性能強，使用壽命長。
